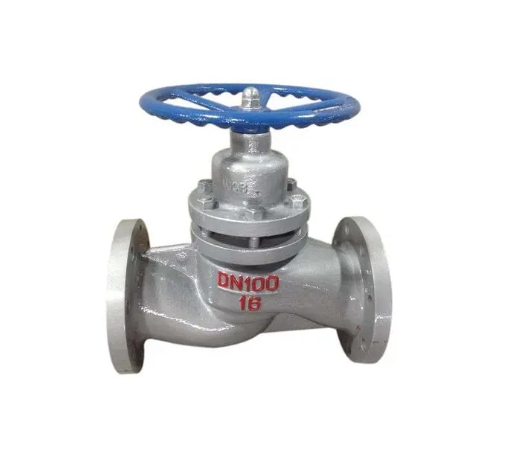

沃茨法蘭柱塞閥U41SM概述：

柱塞閥是由多個零件組合而成，包括閥體、閥蓋、閥桿、柱塞、孔架、密環和手輪等。其關閉過程由一個不銹鋼柱塞、上下兩個富有彈性的密封圈以及一個金屬隔框共同完成。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動，從而實現閥門的開啟與關閉功能。在閥門中，柱塞與密封環之間采用過盈配合。通過調整壓蓋中法蘭螺栓，使密封環受到壓縮產生的側向力與閥體孔面及柱塞外圓形成密封，確保閥門具有良好的密封性，避免內部泄漏。此外，閥門具有較小的開啟矩，能夠快速開啟和關閉。
值得一提的是，密封環采用了具有回彈性強、耐磨性高的無毒新型密封材料。這種材料能夠在長時間高溫、高壓環境下保持彈性，因此具有非?？煽康拿芊庑阅?，使用壽命長。

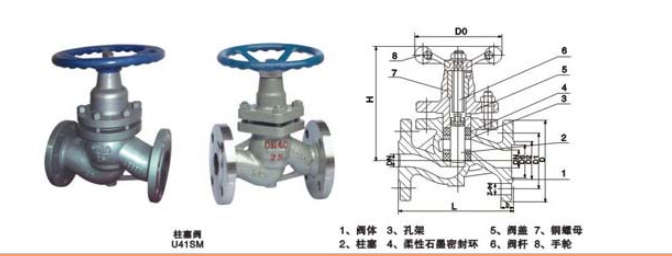

沃茨法蘭柱塞閥U41SM結構圖：

沃茨法蘭柱塞閥U41SM外形鏈接尺寸：
