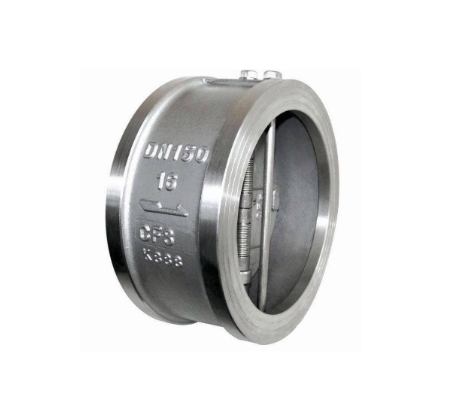

沃茨閥門對夾式蝶形雙瓣止回閥H76H概述：
對夾雙瓣式蝶形止回閥適用于公稱壓力PN1.0MPa~42.0MPa、CLASS150Lb~2500Lb；公稱通徑DN15mm～1200mm、NPS1/2”~48”；工作溫 度－196C~540C的各種管道上，用于防止介質倒流。ENH76系列對夾雙瓣式蝶形止回閥通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
沃茨對夾式蝶形雙瓣止回閥H76H特點：
1、對夾雙瓣式蝶形止回閥結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小，重量輕，其重量只有傳統法蘭止回閥的1/4~1/20;
3、對夾雙瓣式蝶形止回閥閥瓣關閉快速，水錘壓力??；
4、水平管道和垂直管道都可以使用，安裝方便；
5、對夾雙瓣式蝶形止回閥流到通暢，流體阻力??；
6、動作靈敏，密封性能好；
7、對夾雙瓣式蝶形止回閥閥瓣行程短，沖擊力??；
8、整體結構簡單緊湊，造型美觀；
9、使用壽命長，可靠性高。
沃茨對夾式蝶形雙瓣止回閥H76H性能參數：
公稱壓力 | 產品型號 | |||||||
主要 零件 材料 | 閥體 | WCB | ZG1Gr-18Ni9Ti | CF8 | CF3 | ZG1Gr-18Ni12Mo2Ti | CF8M | CF3M |
閥瓣、閥座、彈簧 | 2Cr13 | 1Gr18Ni9Ti | 0Gr18Ni9(304) | 00Gr18Ni10(304L) | 1Gr18Ni-12Mo2Ti | 0Gr18Ni12-Mo2(310) | 00Gr17Ni14-Mo2(316L) | |
適用 工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||
工作溫度℃ | ≤450 | ≤200 | ||||||
沃茨對夾式蝶形雙瓣止回閥H76H鏈接尺寸：
壓力級 | 口 徑 | 尺 寸 （mm） | 重量 | 配 管 法 蘭 （供參考） | |||||||||
NPS | DN | L | D | D3 | D2 | (㎏) | 螺栓孔中心 圓直徑D1 | 螺栓 數量 | 螺栓直徑d | 螺栓長徑L1 | |||
in | mm | RF | RJ | ||||||||||
Class 150 PN 2.0MPa | 2 | 50 | 60 | 103 | 56 | 51 | 2 | 120.5 | 4 | 5/8 | M16 | 140 | 155 |
2 1/2 | 65 | 67 | 122 | 73 | 65 | 3 | 139.5 | 4 | 5/8 | M16 | 150 | 165 | |
3 | 80 | 73 | 135 | 88 | 80 | 4 | 152.5 | 4 | 5/8 | M16 | 160 | 175 | |
4 | 100 | 73 | 173 | 108 | 102 | 6 | 190.5 | 8 | 5/8 | M16 | 170 | 185 | |
5 | 125 | 86 | 195 | 132 | 127 | 8 | 216.0 | 8 | 3/4 | M20 | 190 | 205 | |
6 | 150 | 98 | 220 | 160 | 152 | 13 | 241.5 | 8 | 3/4 | M20 | 205 | 220 | |
8 | 200 | 127 | 277 | 210 | 203 | 25 | 298.5 | 8 | 3/4 | M20 | 240 | 255 | |
10 | 250 | 146 | 337 | 266 | 254 | 39 | 362.0 | 12 | 7/8 | M24 | 270 | 285 | |
12 | 300 | 181 | 407 | 310 | 305 | 54 | 432.0 | 12 | 7/8 | M24 | 310 | 325 | |
14 | 350 | 184 | 448 | 355 | 350 | 80 | 476.0 | 12 | 1 | M27 | 325 | 340 | |
16 | 400 | 191 | 512 | 405 | 400 | 117 | 540.0 | 16 | 1 | M27 | 340 | 355 | |
18 | 450 | 203 | 547 | 455 | 450 | 138 | 578.0 | 16 | 1 1/8 | M30 | 365 | 380 | |
20 | 500 | 219 | 604 | 505 | 500 | 163 | 635.0 | 20 | 1 1/8 | M30 | 385 | 400 | |
24 | 600 | 222 | 715 | 605 | 600 | 331 | 749.5 | 20 | 1 1/4 | M33 | 405 | 420 | |
28 | 700 | 305 | 773 | 700 | 700 | 380 | 795.5 | 40 | 3/4 | M20 | 455 | - | |
30 | 750 | 305 | 824 | 750 | 746 | 425 | 846.0 | 44 | 3/4 | M20 | 455 | - | |
32 | 800 | 305 | 878 | 800 | 796 | 560 | 900.0 | 48 | 3/4 | M20 | 460 | - | |
36 | 900 | 368 | 983 | 910 | 898 | 640 | 1009.5 | 44 | 7/8 | M24 | 540 | - | |
42 | 1050 | 432 | 1142 | 1055 | 1050 | 960 | 1171.5 | 48 | 1 | M27 | 625 | - | |
48 | 1200 | 524 | 1302 | 1205 | 1200 | 1400 | 1335.0 | 44 | 1 1/8 | M30 | 740 | - | |
