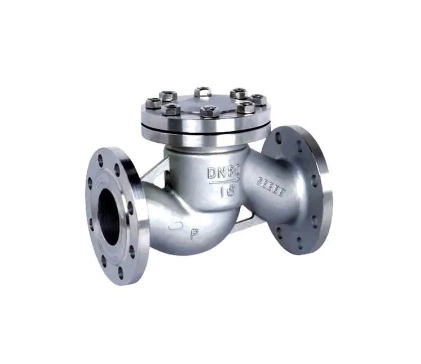

沃茨閥門H41W不銹鋼升降式止回閥概述：
不銹鋼升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
沃茨閥門H41W不銹鋼升降式止回閥性能參數：
| 公稱壓力 | 殼體材料 | 試驗壓力(Mpa) | ||||
| PN（MPa） | 304 | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 |
| 1.6 | H41H-16P | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 |
| 2.5 | H41H-25P | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 |
| 4.0 | H41H-40P | H41Y-40I | H41W-40P | H41W-40R | 6.0 | 4.4 |
| 6.4 | H41H-64P | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 |
| 10.0 | H41H-100P | H41Y-100I | H41W-100P | H41W-100R | 15.0 | 11.0 |
| 適用溫度 | -40-200℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | |
| 適用介質 | 水、蒸氣、油品、硝酸等 | 硝酸等 | 醋酸等 | |||
沃茨閥門H41W不銹鋼升降式止回閥鏈接尺寸：
| 型號 | 公稱通徑 | 尺寸 | |||||||
| DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
| H41H-16C | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 80 | ||
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 85 | ||
| 32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 95 | ||
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 105 | ||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 120 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 8-18 | 130 | ||
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 140 | ||
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 155 | ||
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 180 | ||
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 215 | ||
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 260 | ||
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 315 | ||
