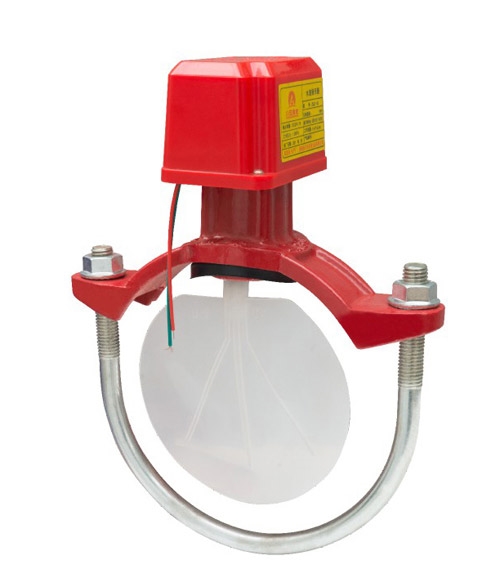

沃茨閥門馬鞍式水流指示器介紹：
馬鞍式水流指示器是自動噴水滅火系統的一個組成部件，通常安裝于管網配水干管或配水管的始端，用于顯示火警發生區域，啟動各種電報警裝置或消防水泵等電氣設備。適用于濕式、干式及預作用等自動噴水滅火系統。
沃茨閥門馬鞍式水流指示器原理：
水流指示器用于自動噴水滅火系統中，是一種把水的流動轉換成電信號的部件，可以使電警鈴報警，也可直接啟動消防水泵供水滅火。該水流指示器是由本體、印刷電路板、槳腳、槳片及聯接部分組成。當系統中某分區發生火警,水噴頭感溫動作噴水滅火時，水流推動槳片、槳腳,接通延時電路延時2～90s后發出電信號。
沃茨閥門馬鞍式水流指示器技術參數：
| 馬鞍式水流指示器基本參數 | |
| 規格 | DN25-DN200 |
| 工作壓力 | 1.2MPa |
| 靈敏度 | 報警流量≤37.5L/MIN |
| 觸點容量 | DC 24V 0.5-0.1A |
| 觸點輸出 | 常開和常閉各一對 |
| 延遲時間 | 2-90s |
沃茨閥門馬鞍式水流指示器鏈接尺寸：
公徑通徑 DN | 連接中心 Do | 法蘭孔數 z—d | 六角螺栓尺寸 M | 管道預留空間 L |
50 | 125 | 4—?18 | M16×60 | |
65 | 145 | 4—?18 | M16×65 | |
80 | 160 | 4—?18 | M16×70 | |
100 | 180 | 8—? 18 | M16×70 | |
125 | 210 | 8—? 18 | M16×75 | |
150 | 240 | 8—? 22 | M20×80 | |
200 | 295 | 2—? 22 | M20×90 |
