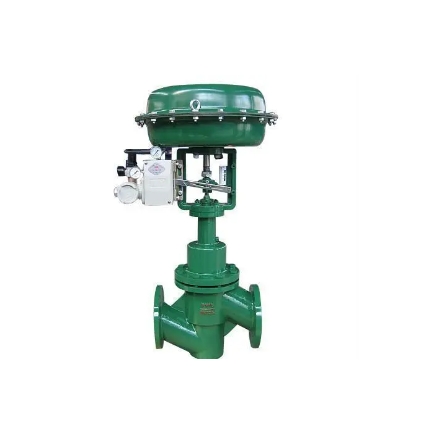

沃茨氣動襯氟調節閥ZJHPF46概述：
氣動襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。氣動襯氟調節閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而廣泛適用于化工、冶金、醫藥等行業中。
沃茨氣動襯氟調節閥ZJHPF46特點:
1、耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
2、密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
沃茨氣動襯氟調節閥ZJHPF46技術參數：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||||
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公稱壓力（MPa） | 1.64.06.4 | |||||||||||
流量特性 | 快開 | |||||||||||
壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
調節精度（%） | ±5 | |||||||||||
工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況） | |||||||||||
適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 | ||||||||||
軟密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
減壓比 | 大 | 10 | ||||||||||
小 | 1.25 | |||||||||||

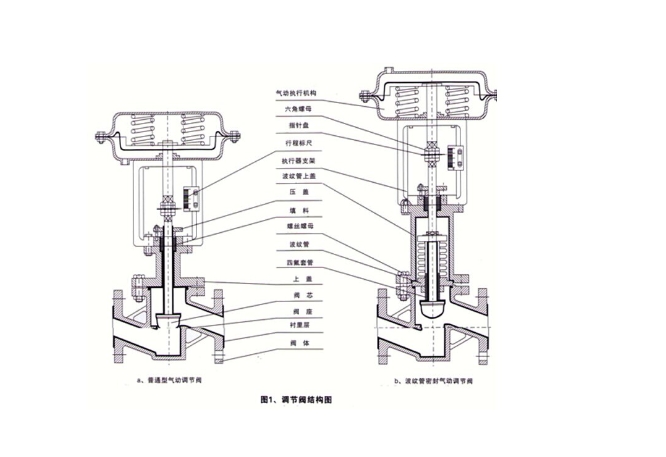

沃茨氣動襯氟調節閥ZJHPF46結構圖：
沃茨氣動襯氟調節閥ZJHPF46外形鏈接尺寸：
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 壓力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 壓力 | 15～140 | φ280 | φ308 | ||||||||||
130～300 | φ230 | |||||||||||||
280～1000 | φ176 | φ194 | φ280 | |||||||||||
600～2500 | φ85 | φ96 | ||||||||||||
導壓管接口螺紋 | M16×15 | |||||||||||||
