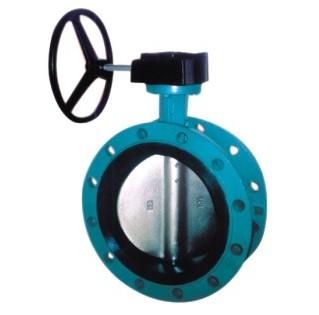

沃茨閥門法蘭襯膠蝶閥D341J概述：
D341J法蘭式襯膠蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。D341J法蘭式襯膠蝶閥產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
沃茨法蘭襯膠蝶閥D341J性能參數：
密封圈材料代號 | 適用溫度 | 適用介質 |
NR | ≤85℃ | 水、空氣、酸堿類 |
CR | ≤85℃ | 水、煤氣、酸堿類 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一般酸堿類 |
FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
沃茨法蘭襯膠蝶閥D341J外形鏈接尺寸：
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | Class 125Lb/150Lb | ||||||
80 | 3 | 127 | 190 | 152.5 | 127 | 2 | 19 | 4-φ19 |
100 | 4 | 127 | 229 | 190.5 | 157 | 2 | 24 | 8-φ19 |
125 | 5 | 127 | 254 | 216 | 186 | 2 | 24 | 8-φ22 |
150 | 6 | 127 | 279 | 241.5 | 216 | 2 | 26 | 8-φ22 |
200 | 8 | 152.4 | 343 | 298.5 | 270 | 2 | 29 | 8-φ22 |
250 | 10 | 203.2 | 406 | 362 | 324 | 2 | 31 | 12-φ25 |
300 | 12 | 203.2 | 483 | 432 | 381 | 2 | 32 | 12-φ25 |
350 | 14 | 203.2 | 533 | 476 | 413 | 2 | 35 | 12-φ29 |
400 | 16 | 203.2 | 597 | 540 | 470 | 2 | 37 | 16-φ29 |
450 | 18 | 203.2 | 635 | 578 | 533 | 2 | 40 | 16-φ32 |
500 | 20 | 203.2 | 699 | 635 | 584 | 2 | 43 | 20-φ32 |
600 | 24 | 203.2 | 813 | 749.5 | 692 | 2 | 48 | 20-φ25 |
