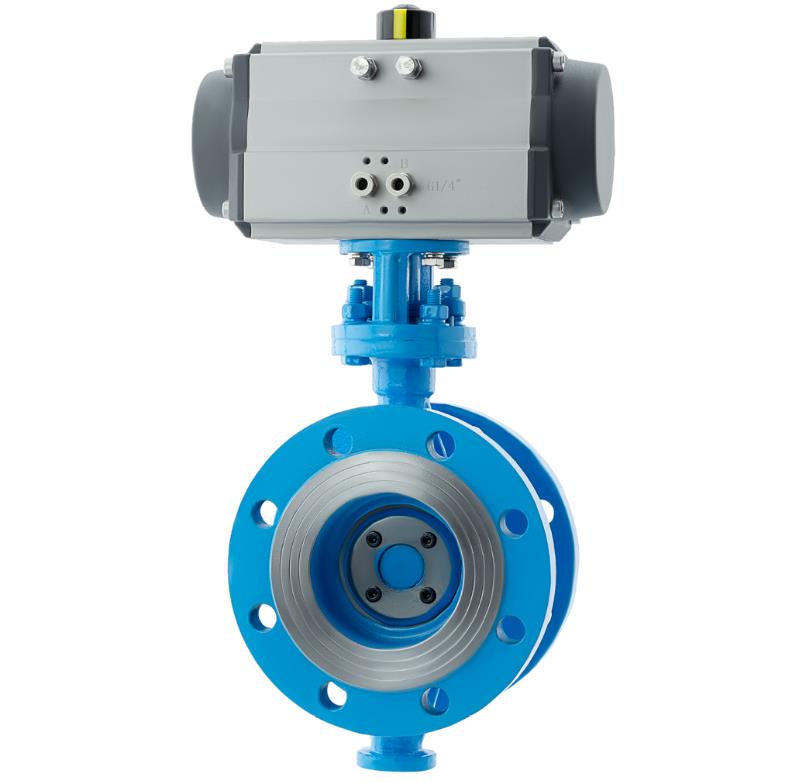

沃茨閥門氣動硬密封蝶閥D643H-16C概述：
氣動硬密封蝶閥D643H-16C是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質
沃茨閥門氣動硬密封蝶閥性能參數：
| 公稱通徑DN（mm） | 50-1200 | |||
| 公稱壓力PN（MPa) | 1.0 | 1.6 | ||
| 公稱壓力PS（MPa) | 強度試驗 | 1.5 | 2.4 | |
| 密封試驗 | 1.1 | 1.76 | ||
| 材料材料代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 四氟 不銹鋼 | |||
| 填料 | 四氟 柔性石墨 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -40℃～200℃（超該溫度范圍；訂貨時請注明） | |||
| 執行器 | 型號 | GT系列、SW系列、BAW系列 | ||
| 氣源壓力 | 0.4-0.7Mpa | |||
沃茨閥門氣動硬密封蝶閥外形鏈接尺寸：
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 | |||
| L | D1 | H | Z-Φd | ||
| 50 | 43 | 125 | 82 | 4-18 | GT63/GT83K |
| 65 | 46 | 145 | 95 | 8-18 | GT83/GT83K |
| 80 | 49 | 160 | 108 | 8-18 | GT83/GT110K |
| 100 | 56 | 190 | 125 | 8-23 | GT110/GT127K |
| 125 | 64 | 220 | 138 | 8-25 | GT127/GT160K |
| 150 | 70 | 250 | 198 | 8-25< | GT127/GT160K |
| 200 | 71 | 310 | 236 | 12-25 | GT160/GT190K |
| 250 | 76 | 370 | 276 | 12-30 | GT190/GT210K |
| 300 | 83 | 430 | 308 | 16-30 | GT210/BAW17S |
| 350 | 92 | 490 | 340 | 16-34 | BAW17/BAW20S |
| 400 | 102 | 550 | 374 | 16-34 | BAW17/BAW20S |
| 450 | 114 | 600 | 384 | 20-34 | BAW17/BAW20S |
| 500 | 127 | 660 | 448 | 20-41 | BAW17/BAW20S |
| 600 | 154 | 770 | 490 | 20-41 | BAW20/BAW28S |
