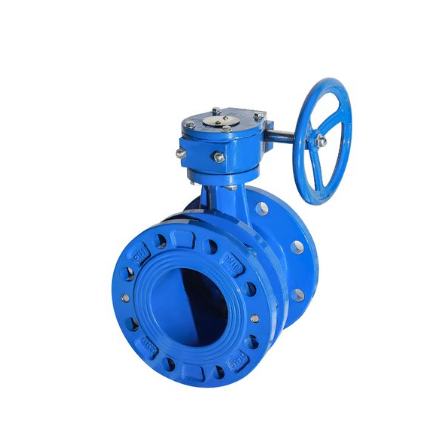

沃茨伸縮法蘭蝶閥SD343H概述：

伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

沃茨伸縮法蘭蝶閥SD343H性能參數：

型號：SD343H

適用介質：水、空氣、油品等

法蘭執行標準：GB9113、GH20592、HG20615、ASME B16.5、ASME B16.47

結構長度執行標準：API609、GB/T12221、ASME B16.10

閥門制造標準：API609、GB/T12238、JB8527

閥門試驗與檢驗標準：GB/T12238、API598

閥門材料：碳鋼、不銹鋼、合金鋼、雙相不銹鋼

壓力等級：國標PN：0.25-2.5

規　　格：DN150-DN2000

沃茨伸縮法蘭蝶閥SD343H工作原理：

伸縮蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。
